模具货架生产定制可安装天车

时间:2018-03-08 浏览:

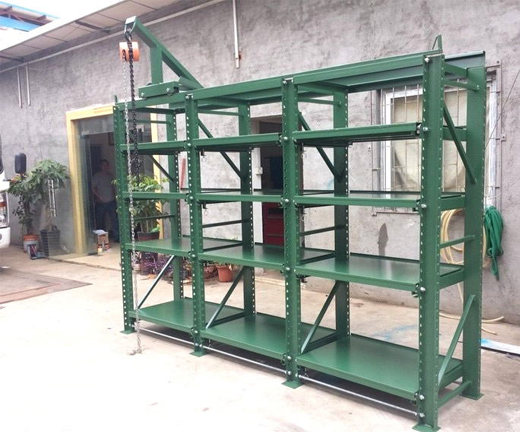

模具货架

       模具货架的组合装配、主要由柱片、导向槽、抽屉层、拉杆、定位销等,采用螺栓连接,结构稳定,安全可靠,一般成排使用。
抽屉盘主要由滑轨、抽屉盘组成。抽屉盘由矩管加折弯件焊接而成的框架和钢板组成。每条滑轨由两个轴承前后上下固定,可以在导向槽内随意滚动,阻力小,可以轻松拉出抽屉。
        模具货架的抽屉盘出于安全考虑,设计了定位销和限位销,以保证抽屉盘在抽出时保证安全。
        轻型模具货架层载在200到800kg/层。重型抽屉式货架层载在:800到1500kg/层。
模具货架占地少、层重大、分类详细、操作 简单。

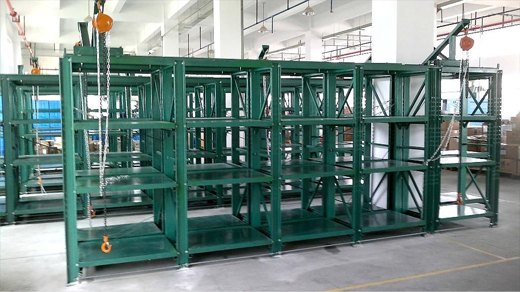

模具货架02

        模具货架还可以在货位式货架的横梁上做抽屉盘,成本跟节约,结构更稳固。
        重型模具货架采用重型货架做为整体框架,在货架柱片上安装导向轨、抽屉盘。一般立柱需用不低于90×70立柱。
        模具货架由立柱加拉杆组成柱片,将导向槽安装于柱片之上,上下用横梁连接固定,接着将抽屉盘安装于导向槽内,上好限位销和导向轨,最后铺设顶板。
//
