客户案例-湖北铂骏科技定制全开模具货架
时间：2021-12-30 浏览：
全开模具架说明：
1、模具架规格：670L*1300D*1990H,（不配天车）数量：126套（14主112副）
2、模具架可抽层数：3层抽拉层+固定顶层放货；
3、模具货架承载：1500KG/抽板；
4、抽板安全抽出650mm；
5、颜色：哑光深灰色。
立柱我们使用的是槽钢100*42*4.0 其中滑槽使用的是5.0的滑轨6403专用、面板滑槽用的是4.0的滑轨6403专用。抽屉面板使用的是1.5的厚、抽板筋是采用的矩形管50*25*1.2的材料 、顶框是1.5的厚 轴承是哈尔滨轴承6403（62*17）

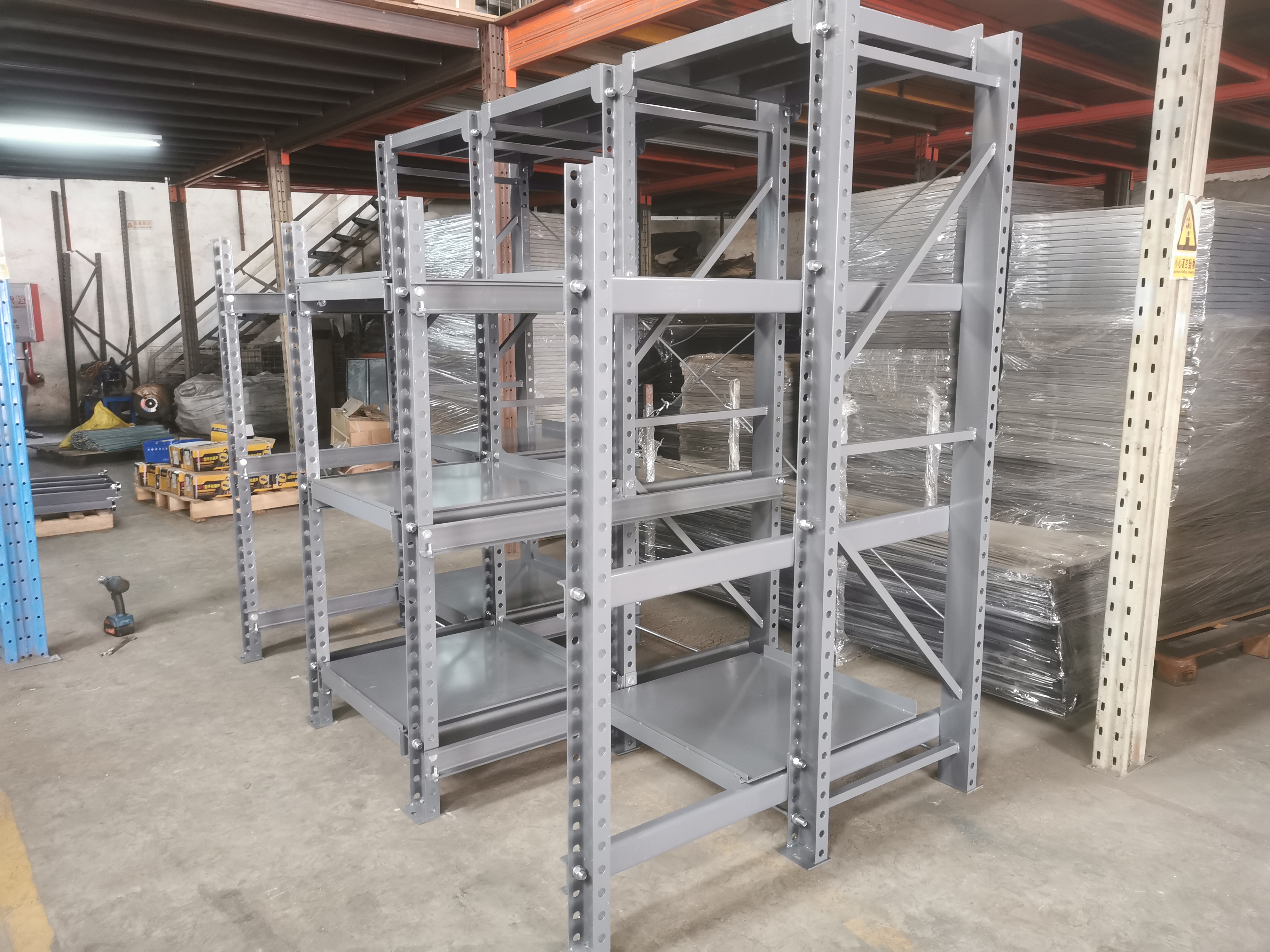

以下是客户样板图片： 客户案例一
客户案例二
全开式模具架适合体积大、承重大的模具、每个抽板可抽出80%的空间、每个抽板的承重实际根据实际模具的重量定做。
模具架的特点
1、模具货架是组成装配，主要是由立柱、滑槽、抽板、拉杆、定位稍等，采用螺栓连接，结构稳定性强，安全可靠，主要是成排使用、
2、每层每条滑槽由两个轴承前后上下固定，可以再滑槽重滚动，阻力小，可以轻松抽出。
3、模具货架的抽屉处于安全考虑，设计了定位稍，以保证抽屉在抽出时保证安全
4、模具货架货架占地少，承重达，分类详细，操作简单。
